ALÇAK VE YÜKSEK FREKANS SÜZGEÇLERİ
Uçaklarda, bazı yolcu otobüslerinde, arabalarda cep telefonlarıyla konuşmak yasaktır. Bunun nedeni nedir?
Elektronik cihazlar başka cihazların çalışmasını engelleyebilir.
Alçak frekans süzgeci ne demektir?
Devreye uygulanan sinyalin küçük frekanslı olanlarını geçiren yüksek frekanslı olanlarını da geçirmeyen demektir.
Deneylerde alınması gereken güvenlik önlemlerine birkaç örnek veriniz.
-
Herşeyden önce elektrik ile ilgili deney yaptığınızı unutmayınız, dikkatli olunuz ve aceleci davranmayınız.
-
Deney arkadaşlarınızla uyum içerisinde çalışınız ve deneyleri özverili yapınız.
-
Deney devresi tamamen kurulup yetkili öğretim elemanına göstermeden
devreye elektrik bağlantısı yapmayınız.
-
Gereksiz yere elektrik enerjisi tüketmeyiniz.
-
Laboratuvar ile ilgili güvenlik panosunu mutlaka okuyunuz.
Kondansatörler neden doğru akımı geçirmez kabul edilir?
XC = 1/ 2π fC olduğundan kondansatörün reaktansı frekansa ters orantılı olarak bağlıdır. Bir diğer deyişle sinyalin frekansı arttıkça reaktans azalmakta veya frekans azaldıkça reaktans artmaktadır, hatta frekansın sıfır olduğu durumda reaktans sonsuz olmaktadır.

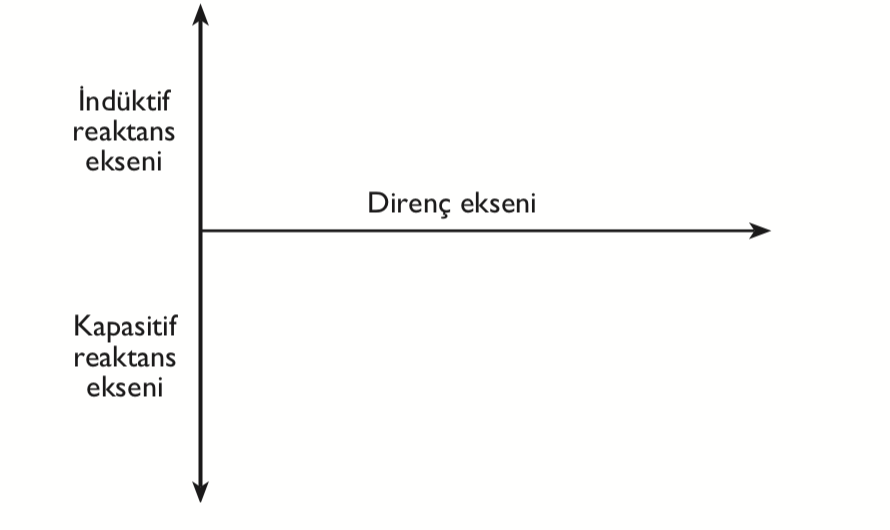

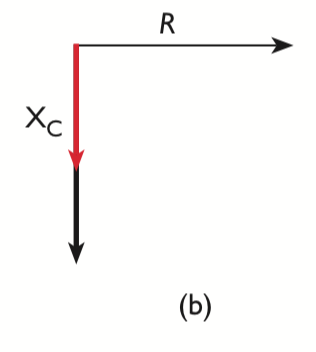

Reaktans ve direnç eksenlerinin şekil üzerinde gösterimi nasıldır?

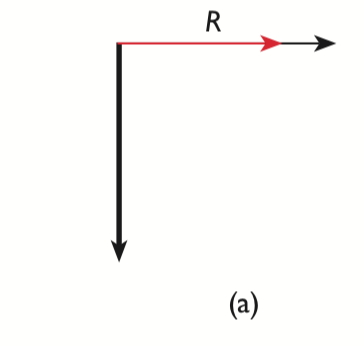

Direnç devresini görsel olarak gösteriniz.
Kondansatör devresini şekilsel olarak gösteriniz.

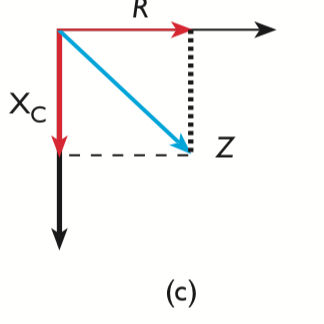

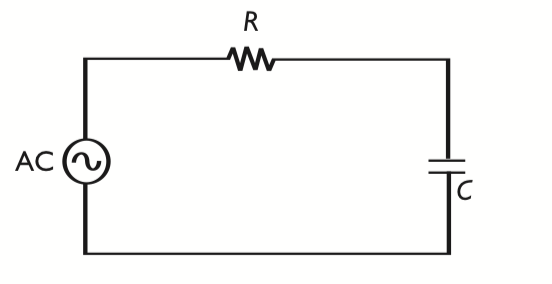

Direnç ve kondansatör devresinin empedans gösterimini şekil üzerinde yapınız.

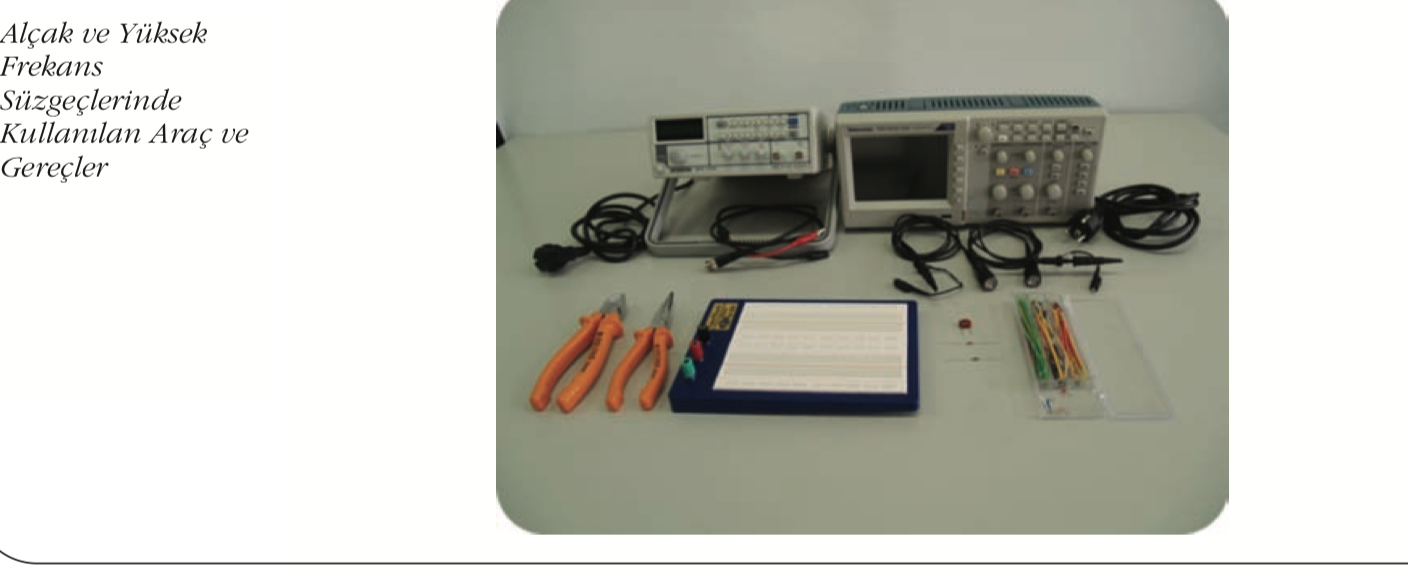

Yukarıdaki deneyde kullanılan araç gereçlerin isimlerini söyleyiniz.
AC voltaj kaynağı, giriş ve çıkış voltaj sinyallerini belirlemek ve ölçmek için osiloskop, direnç, kondansatör, breadboard (bredbord diye okunur), bağlantı kabloları, yankeski ve kargaburun.

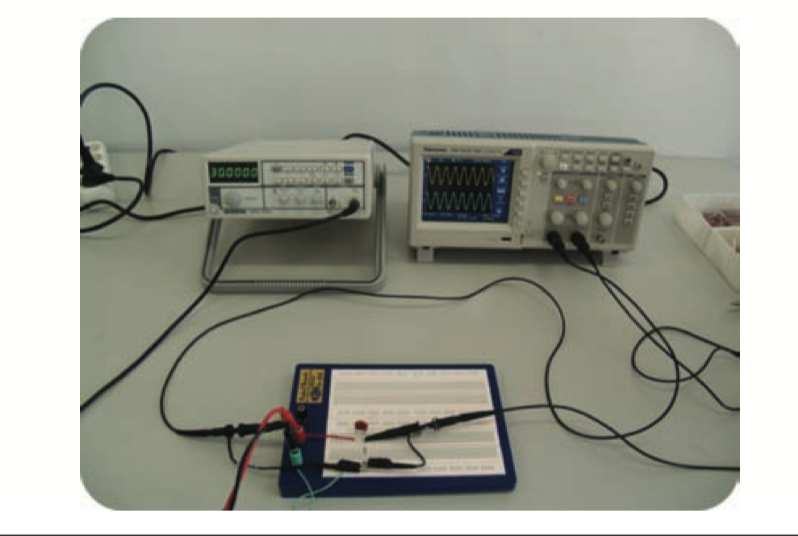

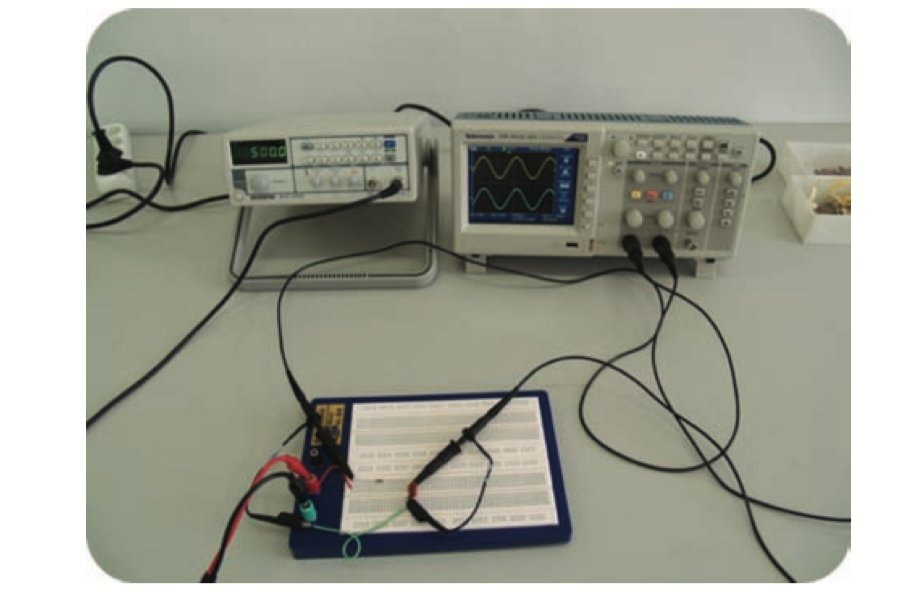

Bu resimde gördüğünüz deney elemanlarının deneyin hangi aşamasında olduğunu anlatınız.
Genliği 14,14 V olan sinüzoidal (sinüs eğrisine uyan) bir voltajın rms değeri kaç volt’tur?
Cevap 10'dur.

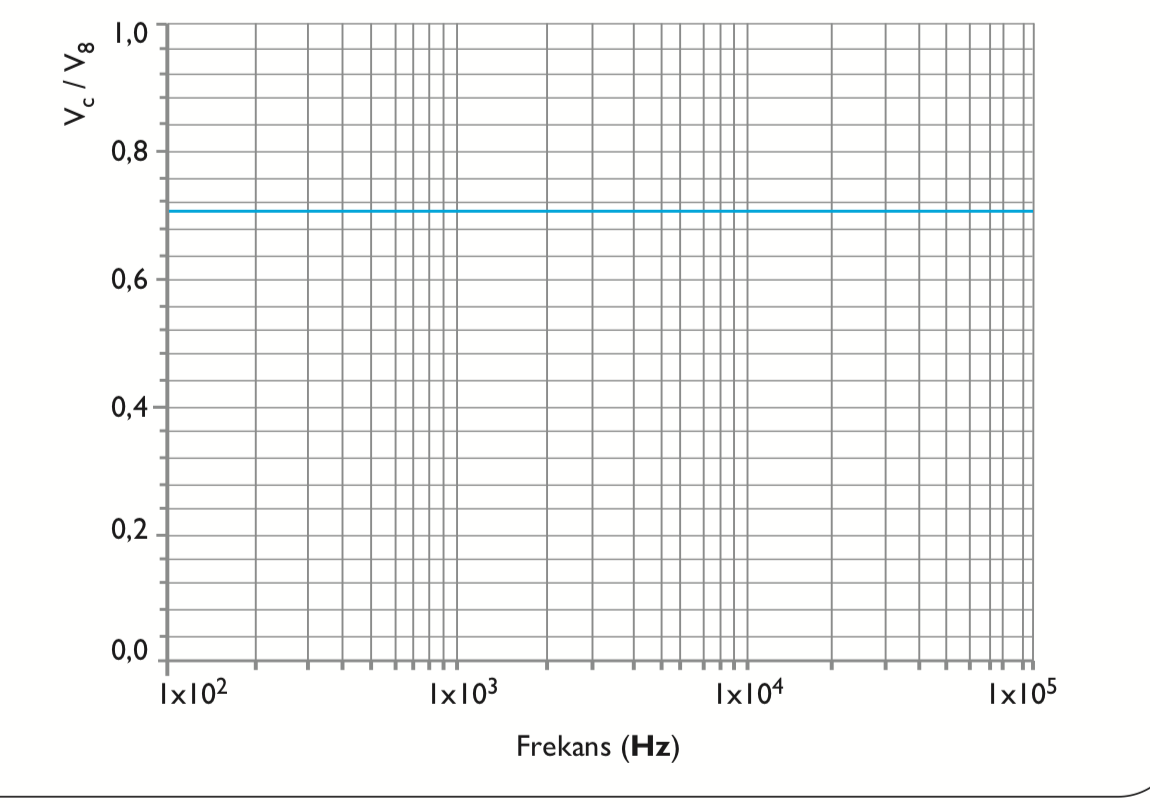

Resimde gördüğünüz grafik ne anlatıyor?
Bu bir yüksek frekans süzgeci grafiğidir.
Logaritmik eksenle bir eş anlamlı terim nedir?
Yatay eksen adını da verebiliriz.

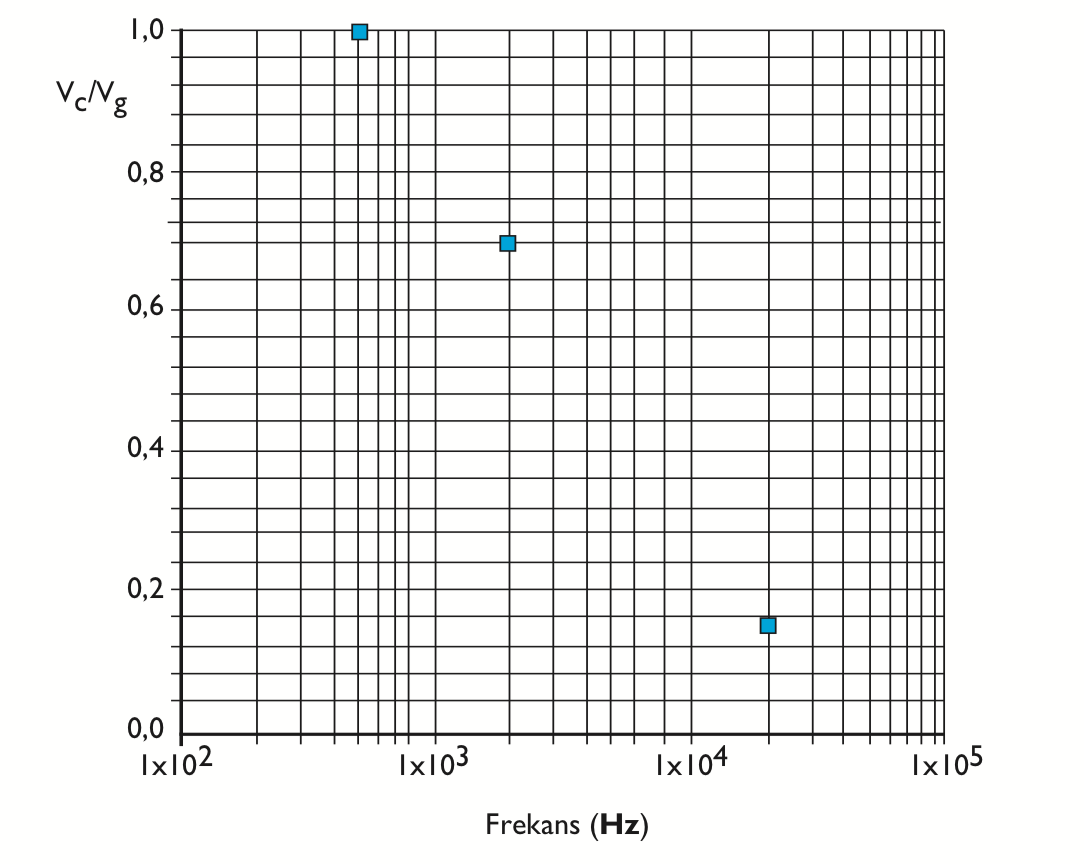

Alçak frekans süzgeci grafiğini çiziniz.

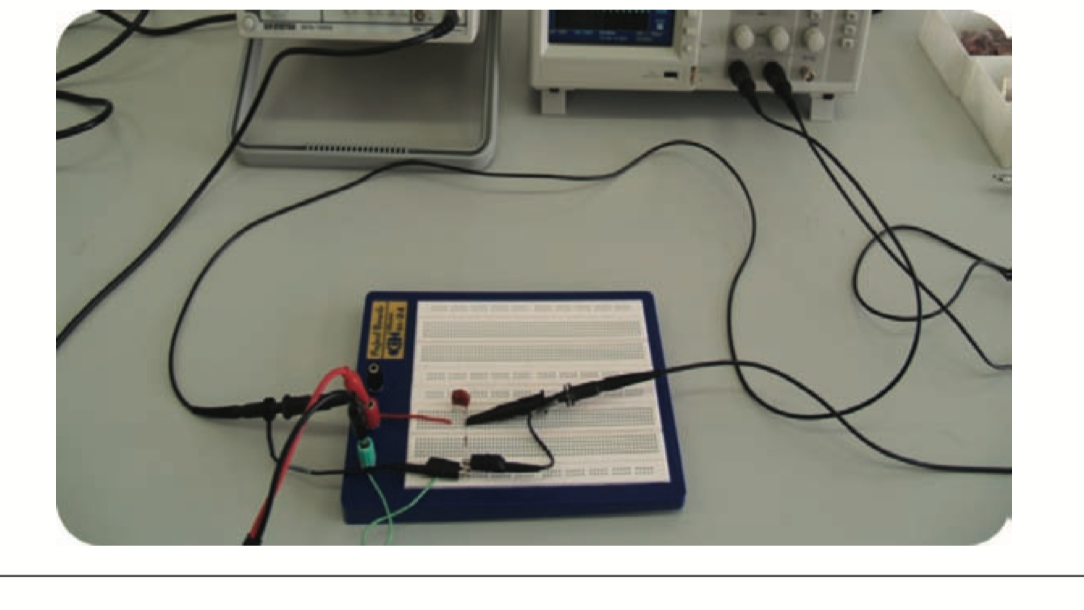

Yukarıda verilen görsel deneyin hangi aşamasını resmetmektedir?
Giriş Voltajı Frekansının 30kHz’e Çıkarılmış Durumunu resmetmiştir.

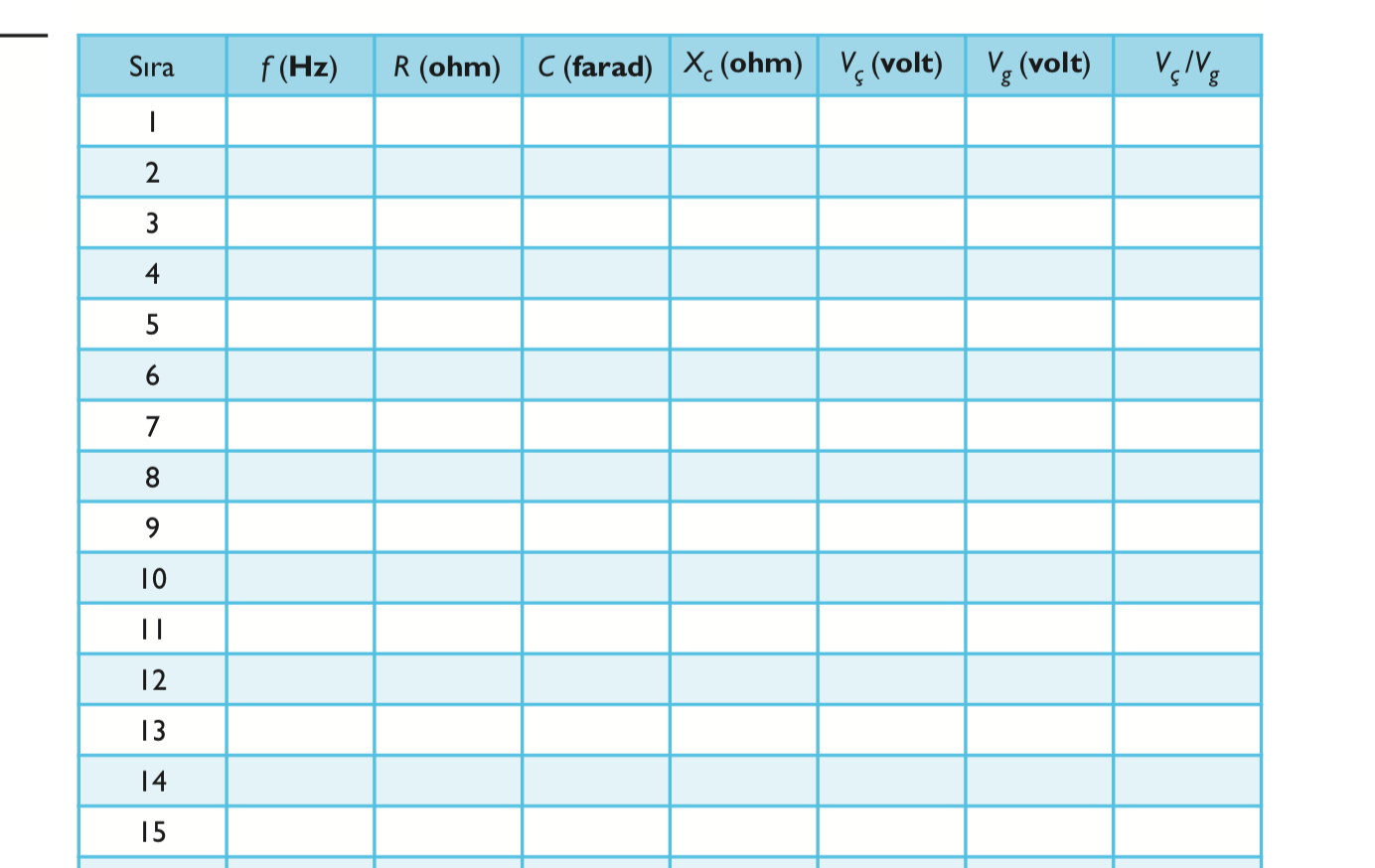

Resimde bir kısmı görünen tablo ne tablosudur?
Yüksek Frekans Süzgeci Verilerinin (Çıkış Direnç Üzerinden) yazıldığı çizelgedir.
Osiloskobun Giriş Terminallerine ve Direnç Uçlarına Bağlanmasını nasıl resmedersiniz?
Bu ünitede anlatılan deneyin hangi iki kısımdan oluştuğunu yazınız.
Alçak ve yüksek frekans süzgeci yapmaya yarayan iki kısımdan oluşmuştur.
