ALTERNATİF AKIMDA RLC DEVRELERİ
Seri RL devre uygulamasında hangi kanunların geçerliliği incelenmektedir?
Seri RL devre deneyinde Ohm ve Kirchhoff kanununun geçerliliği gösterilecektir.
Deneyde seri RL devrelerindeki faz ilişkisi de incelenecektir.
Alternatif akımda RLC devreleri deneyi esnasında uyulması gereken güvenlik önlemleri nelerdir?
Elektrik laboratuvarını kullananlar, kendilerinin ve diğer çalışanların güvenliğini sağlamak ve korumakla sorumludur. Laboratuvar sorumluları deney başlamadan önce öğrencilere güvenlik kurallarını hatırlatmalı ve tehlike anında nasıl davranılacağı ile ilgili bilgi vermelidir. Deneyden önce bütün cihazların doğru çalışıp çalışmadığı kontrol edilmeli ve arızalı cihazlar laboratuvar sorumlusuna bildirilmelidir. Laboratuvara yiyecek ve içecek maddesi getirmek kesinlikle yasaktır. Laboratuvar masası üzerine giyim eşyaları, çanta ve kitap gibi malzemeler konulmamalıdır. Laboratuvar cihazlarının yerleri laboratuvar sorumlusundan izin almadan değiştirilmemeli ve malzemeler laboratuvardan dışarı çıkarılmamalıdır. Laboratuvardaki cihazlar prize takılıyken güç kablolarına temastan kaçınılmalıdır. Cihazların güç kabloları fiş gövdesinden tutularak prize takılmalı ve prizden çıkartılmalıdır. Laboratuvarda kesinlikle ıslak elle çalışılmamalıdır. Devre bağlantısı tamamlandıktan sonra mutlaka kontrol edilmeli ve gerektiğinde laboratuvar sorumlusundan yardım istenmelidir. Devre bağlantısı tamamlandıktan sonra devreye enerji verilmeli ve ölçümler tamamlandıktan sonra enerji kesilmelidir. Devrede enerji varken devre elemanlarına çıplak elle temas etmeyiniz ve kesinlikle devre üzerinde değişiklik yapmaya çalışmayınız. Laboratuvar çalışması tamamlandıktan sonra çalışma masası temiz ve düzenli bırakılmalıdır.
Bobin ve kondansatörün sinüzoidal giriş frekansına gösterdikleri değişken direnci nasıl ifade edilmektedir?
Bobin ve kondansatörün sinüzoidal giriş frekansına gösterdikleri değişken dirence sırasıyla indüktif ve kapasitif reaktans denir ve
XL = 2πfL
XC = 1/2πfC
eşitlikleri verilir.
Seri RLC devrelerinin empedansında "f, L ve C"nin birimleri nelerdir?
f, L ve C’nin birimleri sırasıyla hertz (Hz), henry (H), ve farad (F)’dır
Seri RL devrelerinde toplam empedans hangi formül ile ifade edilmektedir?

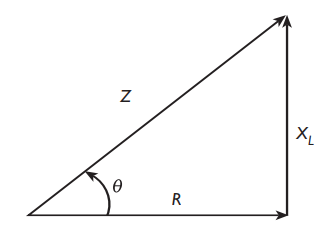

Seri RL devresinin empedansı, direnç ve indüktif reaktanstan oluşur (şekil 7.2), ve toplam empedans
Z=R+ jXL ile ifade edilir.
Seri RLC devresinde kullanılacak araç ve gereçler nelerdir?
Osiloskop, Sinyal üretici, Multimetre, Breadboard, Çeşitli direnç, bobin ve kapasitörler, Bağlantı kabloları ve Pense ve yankeski
Bir fazözrün kartezyen ve kutupsal koordinat formundaki ifadesi nasıl gösterilmektedir?
A fazörünün kartezyen ve kutupsal koordinat formundaki ifadesi
A = Acosθ ± jAsinθ = A∠±θ
olarak gösterilmektedir.
elektrik devresinin alternatif akımın geçmesine karşı gösterdiği direnç nedir ve ne ile sembolize edilir?
Empedans (Z), elektrik devresinin alternatif akımın geçmesine karşı gösterdiği direnç olarak tanımlanır ve birimi ohm (Ω)’dur.
Faz açısı θ, uygulanan alternatif akım kaynak gerilimi ile akım arasındaki faz açısını göstermektedir. Buna göre Z'nin büyüklüğü ve faz açısı nasıl ifade edilmektedir?
Bandgenişliği ve kalite faktörüne göre RLC devresinden geçen akımın büyüklüğünün ω1 ve ω2 sembollerinin temsil ettiği frekanslar nelerdir ve bu frekanslardan geçen akım nedir?
RLC devresinden geçen akımın büyüklüğünün frekansa göre değişimi şekil 7.9’da gösterilmektedir. ω1 ve ω2, 3-dB frekansları veya yarım güç frekansları olarak isimlendirilir. Bu frekanslarda devreden 0,707Imax akımı geçer.
Seri Rc devresinde alternatif gerilim kaynağı kaç V'dir?
Seri RC devresinde ν=2cos (2π1000t) V alternatif akım gerilim kaynağı, R=2,2 kΩ direnç ve C=100 nF kapasitör kullanılacaktır.
θL = 360. ∆t / T denkleminde T neyi ifade etmektedir ve birimi ne kadardır?
θL = 360. ∆t / T denkleminde T, sinyalin periyodunu (saniye) göstermektedir ve T=1/f’ dir.
Kalite faktörü Q neyin ölçüsüdür?
Kalite faktörü (Q), reaktif (indüktif veya kapasitif) gücün reel güce oranını veren bir ölçüdür. Diğer bir anlamda, bir devrenin enerji depolamasının enerji harcamasına olan ilişkisini gösterir.
Rezonans eğrisinin tepe genişliği kalite faktörüne göre nasıl değişmektedir?
Kalite faktörü Q frekans seçiciliği için çok önemli bir ölçüdür. Rezonans eğrisinin tepe genişliği Q büyük ise dardır.
Rezonans frekansı nasıl hesaplanır?
Rezonans frekans› ω0, ω1 ve ω2 kesim frekanslarının geometrik ortalamasıdır.
w0=(w1.w2)1/2
RLC devresi rezonansta iken nasıl bir özelliktedir?
Devre rezonansta iken rezistif özellik gösterir.
RLC devresi rezonansta rezistif özelliği gösterdiği zaman akım hangi fazdadır?
Devre rezonansta iken rezistif özellik gösterir. Bu durumda akım, kaynak gerilimi ile aynı fazdadır.
Seri RLC devrelerinde XL=XC olduğu zaman ne oluşur?
Seri RLC devrelerinde XL=XC olduğunda seri rezonans oluşur.
RL devreleri hangi amaçla kullanılmaktadır?
RL devreleri istenmeyen gürültülerin bastırılmasında, güç faktörü düzeltme
uygulamalarında, frekans seçici devrelerde (filtre) ve anahtarlamalı regülatörlerde filtre olarak kullanılırlar.
RLC devreleri hangi amaçla kullanılmaktadır?
RLC devreleri haberleşme sistemlerinin alıcı girişlerinde frekans seçiciliği sağlamak için kullanılır.
